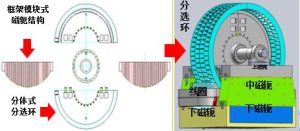

En cuanto al diseño del yugo, el peso total es de 360 ​​toneladas, que se divide en 13 piezas, y el peso máximo de cada pieza es de solo 34 toneladas. Resuelve los problemas de procesamiento, instalación y transporte, y realiza el sellado y la transmisión eficientes del flujo magnético. El campo magnético medido es completamente consistente con el cálculo teórico, que ha ganado la patente de invención nacional y el premio de oro de patente.

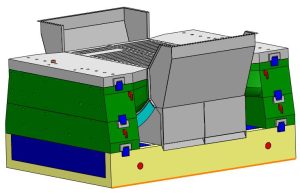

  En términos de teoría de diseño de matriz magnética, incluye la innovación de la teoría de diseño de matriz de separador magnético de alto gradiente. El diseño de simulación por computadora realiza el cambio de número a orden, captura máxima y clasificación eficiente. El diseño de matriz magnética de SLon-5000 WHIMS incluye 640 matrices y 1,65 millones de varillas de matriz. La altura de la caja de matriz magnética es 1,44 veces la de la matriz SLon-2500 WHIMS convencional actual, lo que satisface la recuperación máxima de minerales de grano fino.

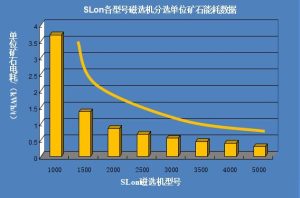

    En términos de diseño de consumo de energía, el consumo de energía por unidad de mineral de SLon-5000 WHIMS es de 0,27 kWh/t. El consumo de energía por unidad de mineral de SLon-4000 WHIMS es de 0,32 kWh/t. Y el consumo de energía por unidad de mineral de SLon-2500 WHIMS es de 0,56 kWh/t. En comparación con SLon-2500 WHIMS, la capacidad de procesamiento de SLon-5000 WHIMS aumenta en 6 veces. El consumo de energía se ahorra en un 51,7% y el ahorro de energía anual es de 2,4 millones de kWh, lo que equivale a ahorrar 960 toneladas de carbón estándar y reducir las emisiones de CO2 en 2350 toneladas. En comparación con SLon-4000 WHIMS, la capacidad de procesamiento aumenta en 2 veces. El consumo energético se ahorra un 15,6% y el ahorro eléctrico anual es de 410.000 kWh, lo que equivale a ahorrar 164 toneladas de carbón estándar y a reducir las emisiones de CO2 en 400 toneladas.

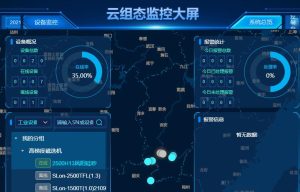

    También está equipado con la plataforma en la nube “Internet de las cosas” para realizar el control remoto del separador magnético, que adapta el método de control de E/S para realizar el control y monitoreo distribuidos en la parte de ejecución remota. Permite a los clientes acceder al sistema de control a través del protocolo de comunicación para realizar el monitoreo y control remotos. También hay diagnóstico remoto. El sistema recopila información de fallas en el sitio a través de la plataforma en la nube y brinda soluciones después del análisis inteligente.

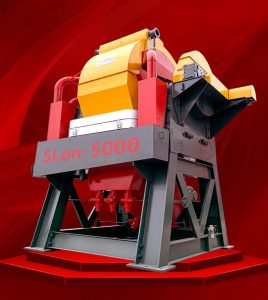

Los principales parámetros técnicos de SLon-5000 WHIMS

Producto SLon-5000 WHIMS
Diámetro del anillo 5000 mm
Capacidad de procesamiento 1000 TPH
Campo magnético de fondo 0-1,7 T
Tamaño de las partículas de clasificación 0-5 mm
Peso total del equipo 520 toneladas
Tamaño total 9900 × 8000 × 10100 mm

En el futuro, los objetivos de desarrollo de SLon WHIMS son los siguientes. En primer lugar, los estándares de fabricación están en línea con el nivel internacional, lo que permite la transformación y la modernización de la industria manufacturera. En segundo lugar, adaptará el diseño de la automatización para realizar el ajuste autoadaptativo de los equipos, el control automático y otras funciones. En tercer lugar, la integración digital y la gestión visual permitirán el control remoto, el diagnóstico remoto y satisfarán las necesidades del desarrollo de minas inteligentes. En cuarto lugar, basándose en modelos de algoritmos de inteligencia artificial y big data, se establece el sistema experto inteligente para lograr un control y una operación inteligentes y mejorar la eficiencia de producción del equipo.
